Блочно-модульные индивидуальные тепловые пункты

ООО «Мобильные конструкции» выполняет работы по расчетам и проектированию, комплектации, изготовлению тепловых узлов, а также устройству блочно-модульных индивидуальных тепловых пунктов в модульных зданиях собственного производства. Предприятие имеет сертификат соответствия на выпускаемую продукцию.

В системах отопления зданий показатели горячей воды в магистрали значительно отличаются от температуры жидкости, которую подают в батареи. Тепловой пункт устанавливается на вводе теплотрассы в здание и предназначен для:

  • контроля и изменения рабочих свойств теплоносителя – температуры и давления – перед тем, как он попадет в радиаторы системы отопления здания;
  • мониторинга текущего состояния систем отопления;
  • мониторинга и записи основных показателей теплоносителя — текущей температуры, давления и объема.

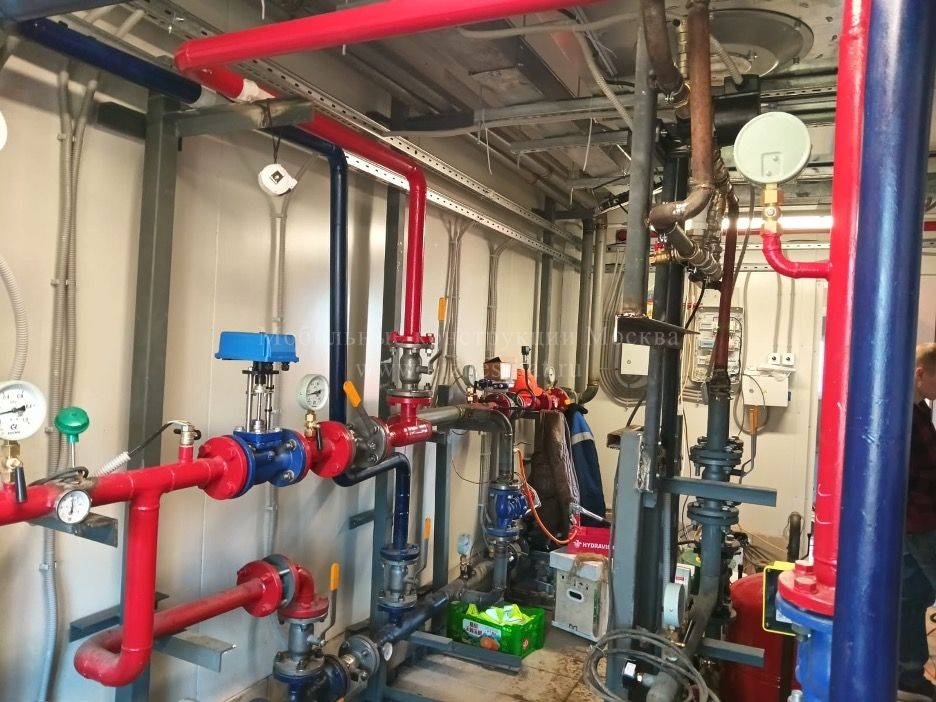

Блочно-модульные индивидуальные тепловые пункты

Типы тепловых узлов

Теплопункт включает оборудование, позволяющее присоединить энергоустановки к теплосетям, а также системы подачи жидкости, аппараты измерения и контроля. Обычно тепловой узел размещают в отдельном помещении здания.

ТП контролирует показатели входящей и выходящей воды. Потребитель получает жидкость оптимальной температуры под тем давлением, на которое рассчитана отопительная, вентиляционная и водопроводная системы. Если какие-то показатели изменяются на недопустимую величину, система контроля отключает подачу воды.

1. Тепловой узел элеваторного типа

Схема теплового пункта на базе элеваторного узла основана на принципе подмешивания остывшего теплоносителя из «обратки» к горячему теплоносителю из «подачи». В состав теплоузла входит редуктор понижения давления. Он устанавливается на подаче перед элеватором.

Принцип работы элеватора основан на создании разряжения на его выходе. В результате этого разряжения давление теплоносителя в элеваторе оказывается меньше, чем давление теплоносителя в «обратке», и происходит смешение.

2. Тепловой узел с теплообменником

Тепловой пункт, подключенный через специальный теплообменник, позволяет разделять теплоноситель из теплотрассы от теплоносителя внутри здания.

Данное разделение позволяет производить подготовку теплоносителя при помощи специальных присадок и фильтрации, что позволяет регулировать его давление и температуру внутри помещений.

Подмешивание теплоносителя в таких системах делается при помощи термостатических клапанов. ГВС может быть подключено через теплообменник, что позволяет выполнять регулирование температуры и давления горячей воды.

3. Тепловой узел с контроллером

Схема теплового узла с контроллером намного эффективнее. Теплообменник и контролирующее оборудование позволяет регулировать температуру воды в обогревательном контуре по реальным показаниям воздуха. Выделяют 2 системы такого рода:

  • Одноступенчатая – вода из водопровода подается на подогреватель. Нагревается сетевым теплоносителем, который пришел от источника. Охлажденная сетевая передается к источнику, а нагретая водопроводная поступает к потребителю.
  • Двухступенчатая – вода нагревается в 2 этапа. Сначала за счет теплоносителя из обратного трубопровода – до+5 – +30С, затем догревается благодаря использованию подающего теплопровода – до +60С. В этом случае используют бросовую энергию обратного трубопровода.

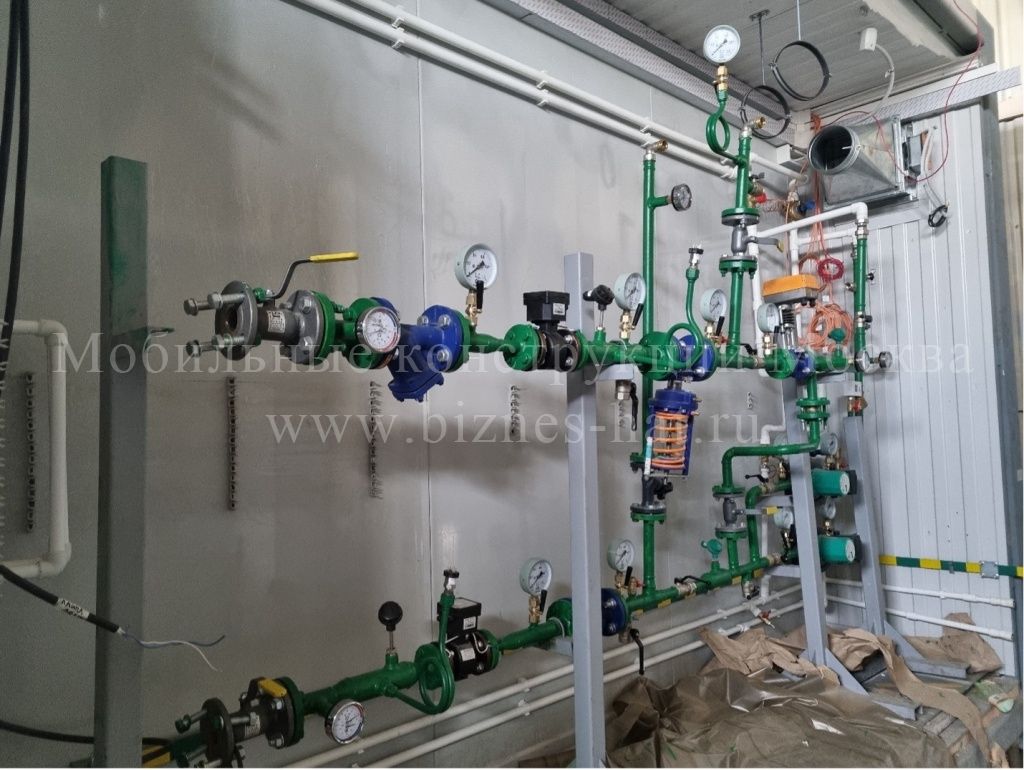

Блочно-модульные индивидуальные тепловые пункты

Ключевые компоненты теплового пункта

Тепловой пункт – это комплекс, в котором теплоноситель подготавливается для подачи потребителю, включает в себя несколько основных элементов:

  • теплообменник – здесь тепло от жидкости в магистральной теплосети предается теплоносителю ТП;
  • насосы – циркуляционные, подпиточные, смесительные, повышающие;
  • грязевые фильтры – монтируются на входе и выходе трубопровода;
  • регуляторы давления и температуры;
  • запорная арматура – действует при утечках, аварийном изменении параметров;
  • узел учета тепла;
  • распределительная гребенка – разводит теплоноситель потребителям.

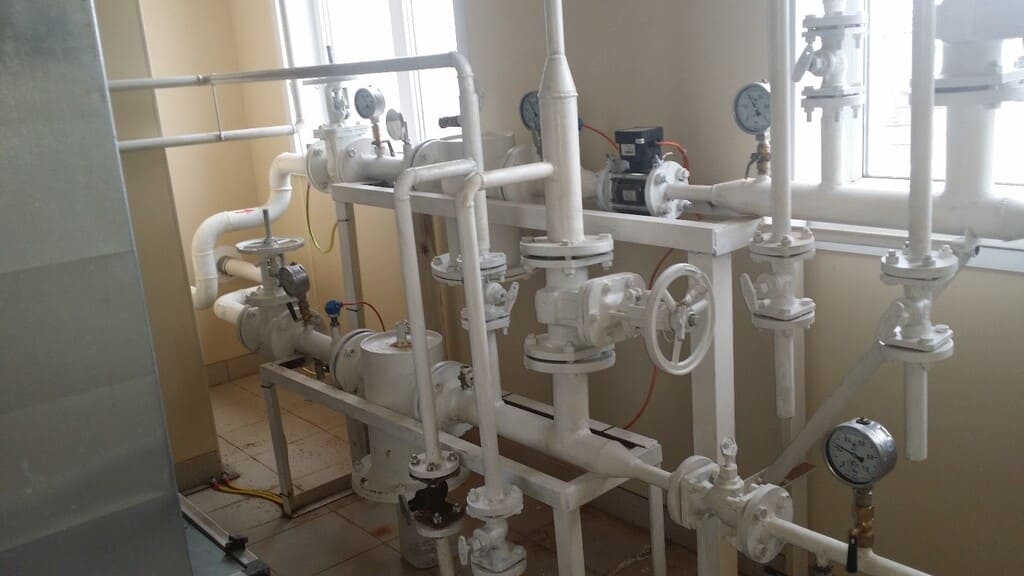

Блочно-модульные индивидуальные тепловые пункты

Балансировка системы

Балансировочные клапаны настраиваются после установки оборудования и пуска теплоносителя.

Расчеты любой гидравлической схемы весьма сложны. При монтаже проявляются особенности и отклонения, которые при вычислениях учесть невозможно: засоры, окалина, сужения. На практике гидравлику увязывают на этапе проектирования теплового пункта, а затем производят наладку с помощью балансировочных клапанов. Это устройство – регулируемая шайба. С ее помощью меняют пропускную способность клапана, то есть гидравлическое сопротивление, и таким образом связывают работу всех контуров.

Блочно-модульные индивидуальные тепловые пункты

Балансировочные клапаны ставят на все узлы и системы ТП: теплообменник, насосы, контуры водоснабжения, вентиляции, отопления. Дополнительные устройства требуются для согласования работы контуров и компенсации работы насосов.

Блочно-модульные индивидуальные тепловые пункты

Эффективность установки

Индивидуальный тепловой узел в здании снижает расходы по отоплению и горячему водоснабжению.

Автоматизация сокращает затраты на обслуживание. Более точная регулировка температуры тоже снижает расходы. Как правило, ИТП работает по графику: снижает ночью температуру, прекращает работу насосов, а утром увеличивает. Тем самым, теплопункт существенно экономит расходы при устройстве системы отопления, оптимизируя затраты на разогрев теплоносителя.

Блочно-модульные индивидуальные тепловые пункты

Сферы применения

Блочные тепловые пункты необходимы для правильного распределения тепла между потребителями. К ним относятся:

  • отопительные системы – поддерживают комфортную температуру в жилых и публичных помещениях;
  • вентиляционная система – перед поступлением в здание воздух подогревается;
  • горячее водоснабжение – подготовка горячей воды посредством теплообменника. Часть тепла, поскольку горячая вода подается по трубам, уходит на отопление ванной и кухни;
  • холодное водоснабжение – относится не к потребителям, а к элементам обеспечения. Холодная вода служит регулятором.

В зависимости от комплектации средняя стоимость блочно-модульного индивидуального теплового пункта (БИТП) составляет 1,2 млн. руб.
