Мобильные лаборатории
Перспективным направлением для расширения ассортимента быстровозводимых зданий ООО «Мобильные конструкции» является проектирование и поставка лабораторных помещений. Данные сооружения составляют важное звено в технологической цепочке основных производственных комплексов России – «Газпром», «Газпромнефть», «ЛУКойл», «Полиметалл». Наша компания имеет опыт практической реализации лабораторных комплексов для представленных сырьевых компаний. Созданные нами здания модульных аналитических лабораторий располагаются на месторождениях, трассах нефтеконденсатопроводов и других специализированных локациях – они предназначены для анализа проб веществ, получаемых при транспортировке углеводородов и извлечении горных пород предприятиями добывающих секторов промышленности.
Быстровозводимые лаборатории – проектные и конструктивные решения
Лабораторные комплексы могут возводиться как в мобильном варианте в виде отдельно стоящего одного или нескольких блок-контейнеров, размещаемых в непосредственной близости от путепроводов, так и в стационарном варианте при эксплуатации постоянно действующих источников добычи ископаемых. В последнем случае конструктивные решения зданий предполагают применение каркасно-панельных конструкций или технологии ЛМК.

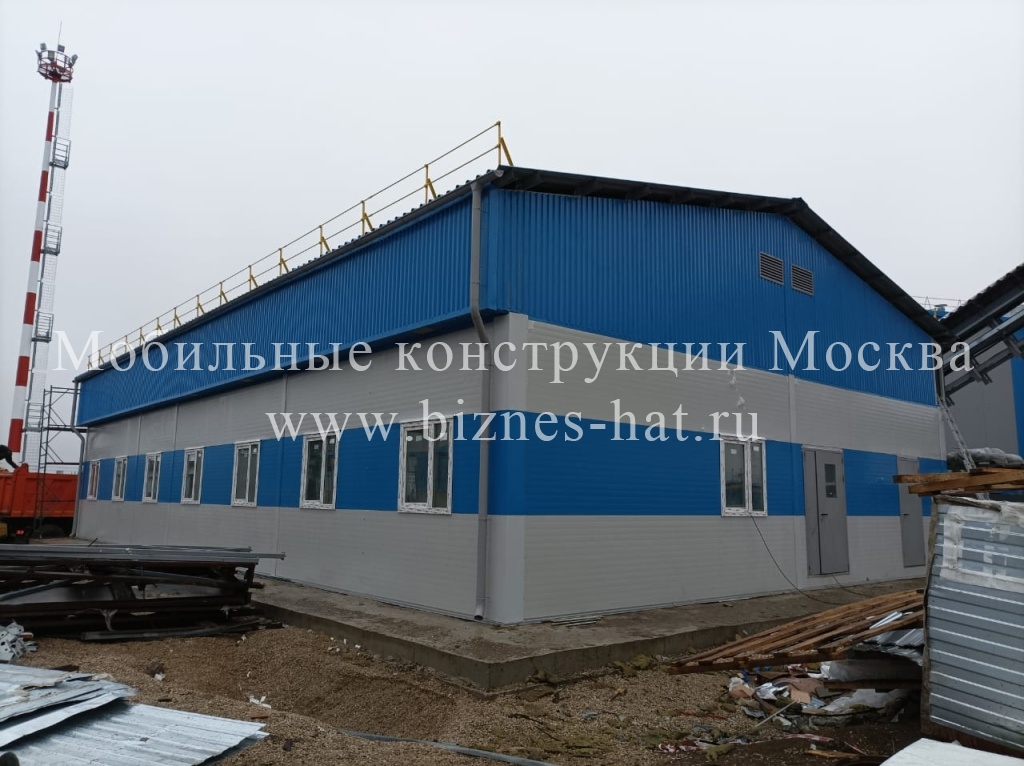

ЯНАО, здание химико-аналитической лаборатории, монтаж здания, 2020 г.
И мобильные, и стационарные лабораторные комплексы имеют в своем составе полный набор помещений для проведения аналитической работы – рабочие кабинеты, аналитические залы, кладовую химических реактивов, складские помещения для проб, кладовую для оборудования и приборов, весовые, моечные, помещения для размещения инженерного оборудования и систем жизнеобеспечения здания.
При значительных объемах исследований проб в помещениях химико-аналитической лаборатории не всегда удается разместить все необходимое оборудование и вещества – тогда в непосредственной близости от основного здания комплекса возводятся вспомогательные сооружения (как правило, в блочно-модульном исполнении), к примеру, блок хранения легковоспламеняющихся жидкостей ЛВЖ, блок хранения реактивов.
Варианты архитектурных и конструктивных решений лабораторных корпусов разнообразны:
- Нередко здание приборно-аналитической лаборатории размещается в зоне действия ударной волны – к примеру, в непосредственной близости от нефтехранилищ, топливопроводов. В таком случае при проектировании необходимо учитывать воздействие возможных избыточных нагрузок в десятки кПа на строительные конструкции лаборатории.
- Кроме того, в составе помещений лабораторного корпуса требованиями Заказчика часто предусмотрены помещения класса А по взрывоопасности, для возведения которых необходимо применение легкосбрасываемых конструкций.
-
Характерно наличие тамбур-шлюзов, обеспечивающих создание зон подпорного давления при помещениях производственного назначения.
-
Возможно наличие разноуровневых помещений как за счет применения типовых решений, предусматривающих наличие подвесных потолков, так и нетрадиционных вариантов с устройством фальшполов - как правило, в помещениях операторов. Применение фальшполов позволяет организовать прокладку множества кабельных линий для коммутации шкафов с технологическим оборудованием, обеспечивающим интеллектуальную программно-аппаратную поддержку технологических процессов.
Лаборатории – инженерное обеспечение
Техническое наполнение инженерных систем здания ХАЛ / ПАЛ максимально насыщенно. В сравнении со строениями, которые встречались в 20-летней практике работы нашей компании, лабораторные комплексы по данному параметру являются квинтэссенцией инженерной мысли.
-

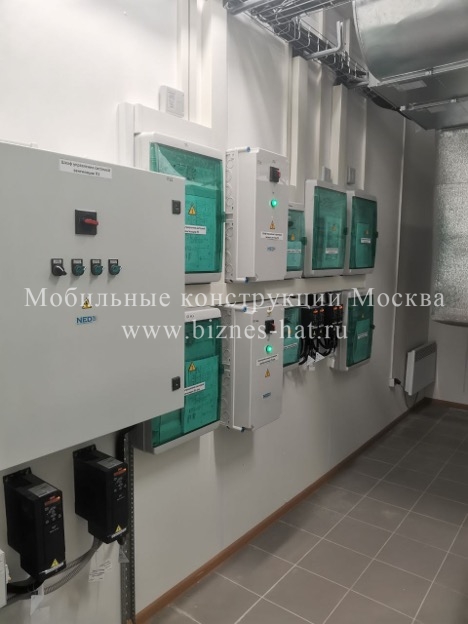

Наряду с традиционными инженерными системами - электрика, водоснабжение, водоотведение, отопление, пожарная сигнализация – лаборатории комплектуются сложной системой общеобменной и производственной принудительной вентиляции с резервированием основных агрегатов, зачастую во взрывобезопасном исполнении, вытяжными системами дымоудаления.
-

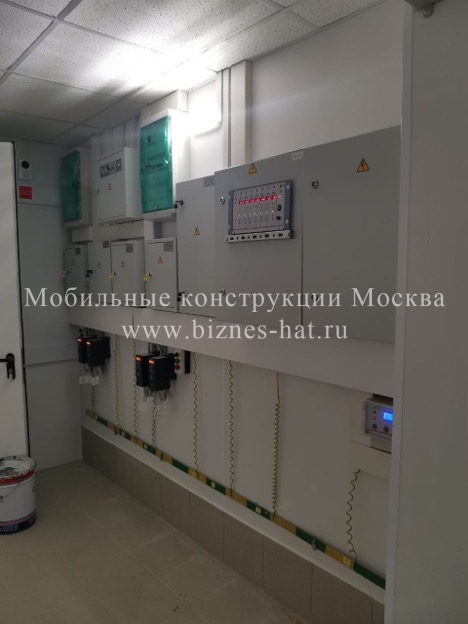

Технология работы с веществами предусматривает регламенты отслеживания опасных накоплений с применением газоанализаторов состава воздушных смесей на предмет определения ПДК.
-
Для проведения лабораторных исследований необходимо проектировать системы газораспределения, учитывающих подведение к рабочим местам инертных газов и воздуха.
-
Слаботочные системы связи и сигнализации лаборатории комплектуются системами компьютерных сетей, локальной вычислительной сетью, системой охранного телевидения, системой охранной сигнализации, системой контроля доступа, системами электрочасофикации, радиофикации и громкоговорящего оповещения.
-
Функционирование инженерных систем здания аналитической лаборатории предполагает наличие высокого уровня автоматизации систем вентиляции, кондиционирования, теплоснабжения, электроснабжения.
-
Для обеспечения противопожарной защиты лаборатории предусматривается системы автоматического пожаротушения или противопожарного водопровода.
Техническая насыщенность лаборатории и значительная концентрация систем жизнеобеспечения здания при проектировании требуют применения принципов BIM-моделирования, которые позволяют создавать 3D визуализации помещений для оптимального размещения многочисленных внутренних инженерных коммуникаций и оборудования.
Лаборатории – ценообразование
Ввиду уникальности лабораторных комплексов, их индивидуальной компоновке, разнообразной насыщенности технологическим оборудованием, цена модульной аналитической лаборатории под ключ определяется с учетом многочисленных параметров технического задания. При этом первоначальная стоимость сооружения может не сильно отличаться от ценовых параметров зданий традиционного формата и назначения. Однако необходимость комплектации разнообразными инженерными системами и специальным оборудованием увеличивает итоговую сумму во много раз. Поэтому рынок лабораторных комплексов достаточно узок и измеряется небольшим количеством заказчиков – а предприятия, способные реализовать качественное производство мобильных или стационарных лабораторий, практически отсутствуют. Благодаря практическому опыту реализации подобных проектов и высокой экспертности, компания «Мобильные конструкции» крайне востребована участниками этого рынка.
Если Вам необходимо возвести здание лабораторного комплекса, приглашаем воспользоваться нашими разработками. Вы можете связаться с нами по телефону +7 (495) 601-90-52 или по электронной почте office@biznes-hat.ru. Ваша задача будет реализована в соответствии с самыми строгими требованиями по инженерной и технической проработке.
Здание аналитической лаборатории, месторождение «Прогноз», АО «Полиметалл», 2018 г.
