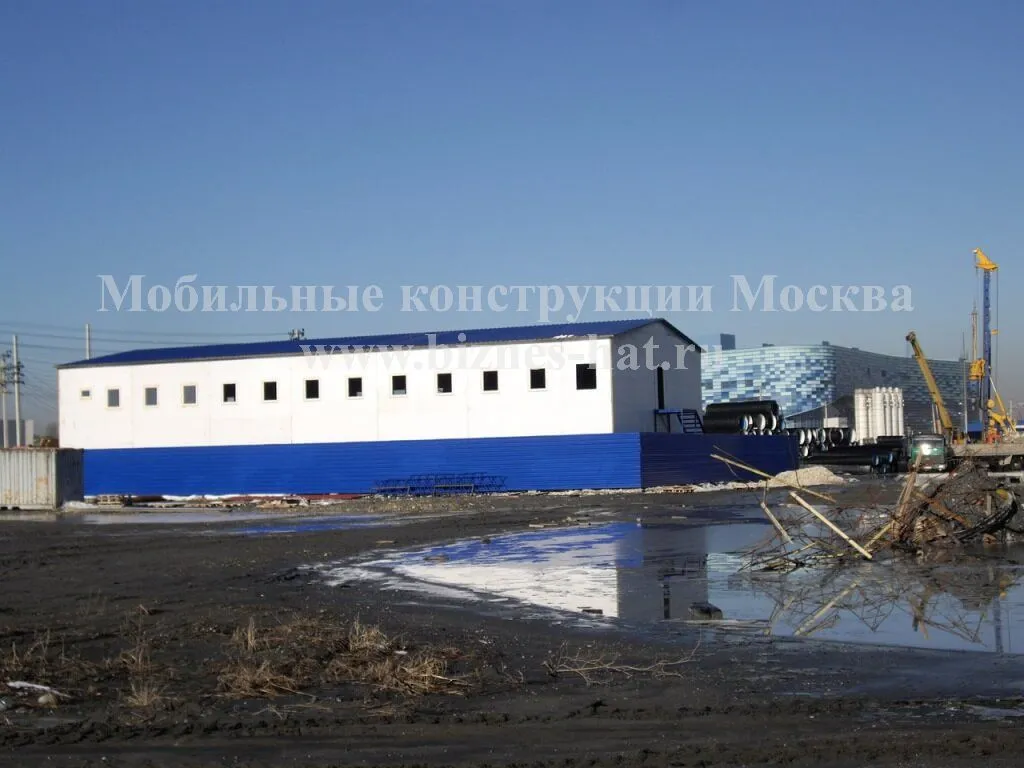

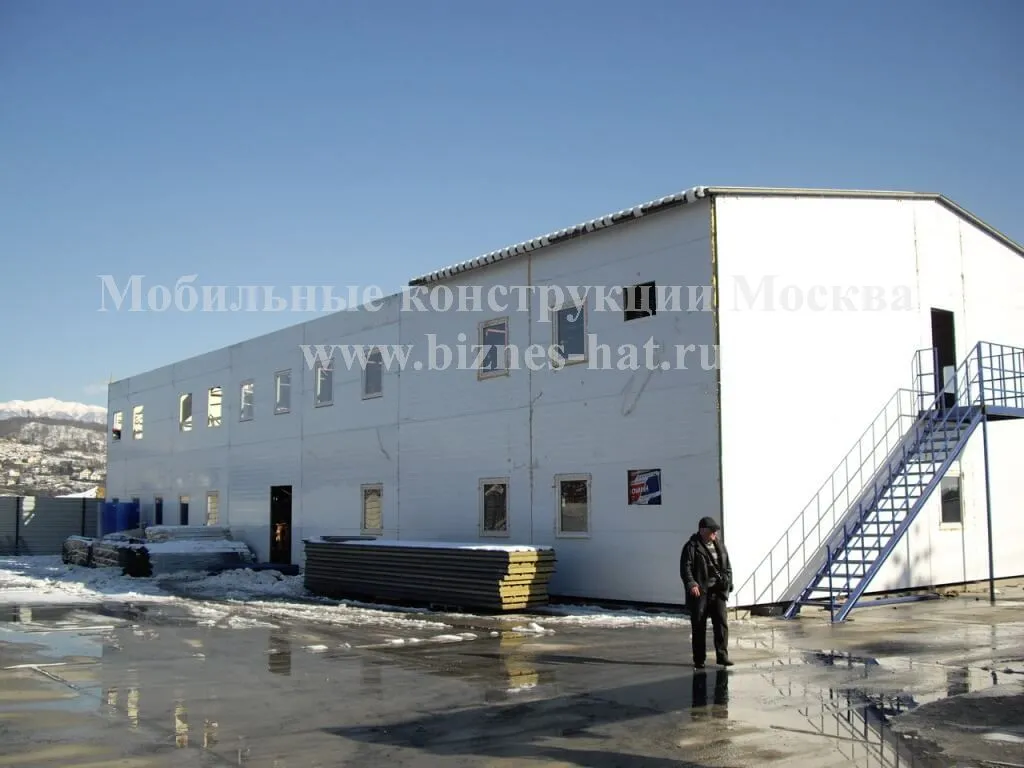

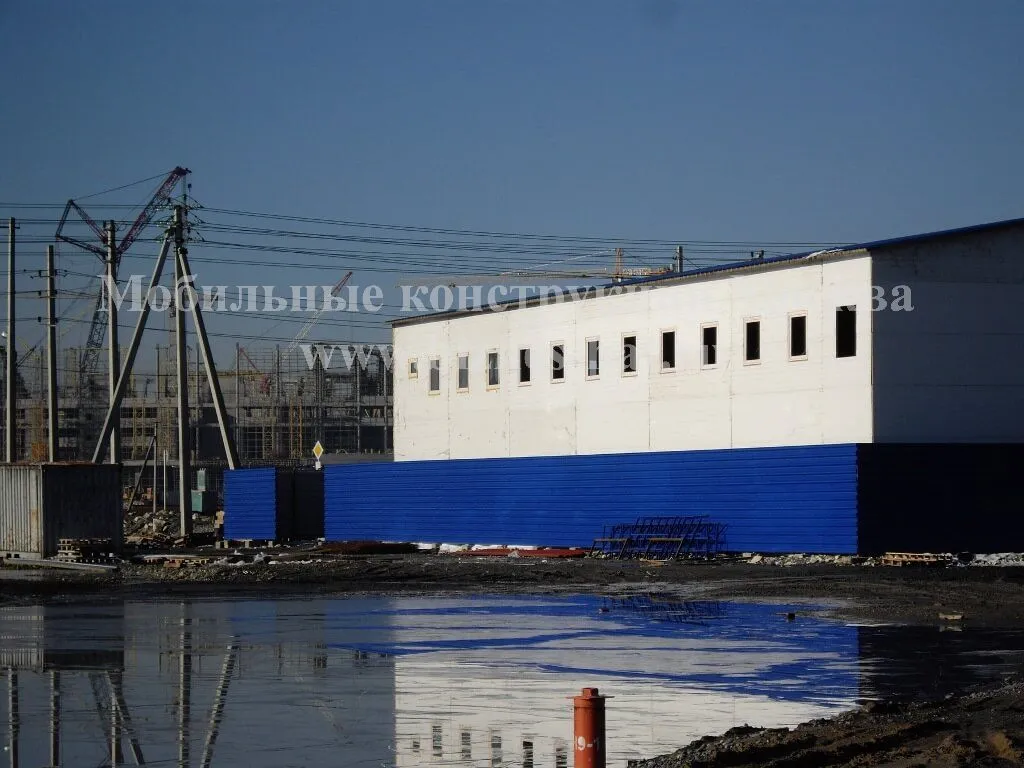

Модульное административное здание для зоны Олимпийских Игр, г. Сочи, 2014 г.

Общая площадь: 791,4 м2

Габаритные размеры изделия, мм, не менее: длина – 32380, ширина – 12220.

Этажность: 2 этажа.

Кровля здания: двухскатная.

Внутренняя лестница: 1 к-т

Наружная лестница: 2 к-та

Входная группа: 2 к-та

В здании установлены окна ПВХ: однокамерный стеклопакет, 1200х1000 мм, поворотно-откидные.

Входная дверь: металлическая, утепленная, с замком и ручкой-защелкой.

Внутренняя дверь: МДФ, с ручкой-защелкой.

Сантехническая дверь: каркасная, с ручкой-защелкой.

Перегородка: каркасная, из профиля тип КНАУФ + «Аквафайер», утеплитель 50 мм.

Отделка внутренних стен: металлический профилированный лист с полимерным покрытием (сэндвич-панель) без дополнительной отделки.

Внутренняя обшивка и отделка перегородок: панели «Аквафайер», в санузлах – панели ПВХ.

Внутренняя обшивка и отделка потолка: панели «Аквафайер», санузлы – панели ПВХ.

Покрытие пола:
- помещения – линолеум полукоммерческий «Таркетт»;
- в коридорах – коммерческий линолеум «Таркетт»;
- в помещениях с повышенной влажностью – керамическая плитка.

Изделие изготовлено на базе модульных панелей.

Условно здание делится на секции. Каждая секция состоит из несущего металлического каркаса и стеновых панелей с минераловатным утеплителем (базальтовое волокно) толщиной 100 мм.

Несущий каркас образован панелями основания, угловыми стойками и конструкциями покрытия, связанными между собой на болтовом соединении. Стеновые и кровельные панели закрепляются к каркасу и фермам на саморезах.
